高機能性シワ防止用ローラー

ZEBRA ROLLER C タイプ(ゼブラローラー C タイプ)は、従来の湾曲エキスパンダーローラーに見られる様なワークに与える過度なストレスや歪み、負担や手間などを取り除いたストレートタイプの高機能性シワ防止ローラーです。
低テンション化における極薄フィルムやシートは勿論、紙、合成紙、金属箔、不織布、異種材料の積層体など、あらゆるワークに対応でき、尚且つ、蛇行しない安定走行を可能にします。

ZEBRA ROLLER C タイプ(ゼブラローラー C タイプ)は、従来の湾曲エキスパンダーローラーに見られる様なワークに与える過度なストレスや歪み、負担や手間などを取り除いたストレートタイプの高機能性シワ防止ローラーです。
低テンション化における極薄フィルムやシートは勿論、紙、合成紙、金属箔、不織布、異種材料の積層体など、あらゆるワークに対応でき、尚且つ、蛇行しない安定走行を可能にします。

特長

  • ①.ワークに与えるストレスや歪み、負担は全
      くありません。
  • ②.エッジに向かって微小な力が連続して加わ
      り、無理なくソフトにシワを防止します。
  • ③.エア抜きや歪み取りの効果があります。
  • ④.蛇行防止、安定走行を可能にします。
  • ⑤.導電性ゴムを使用することで、静電気除去
      も同時に行うことが出来ます。

外観・構造

標準仕様

  • ①.製作
      特殊溝加工は10㎜程度のゴム厚があれば、
      材質および構造問わず製作可能です。
  • ②.抱き角度
      抱き角度90~120°の範囲で最適な効果を
      発揮します。
  • ③.設置
      フリーのガイドロールとして設置し、次の
      ロールを介して使用することにより、各工
      程にてシワの無い状態での作業を可能にし
      ます。
  • ④.テンション
      常に一定のテンションを掛けて頂かないと
      効果が低減する可能性があります。
  • ⑤.ゴム材質
      導電性、非粘着性、耐熱グレード、高~低
      テンション用など、様々なご要望にお応え
      します。
  •

特長

  • ● ワークに与えるストレスや歪み、負担は全くありません。
  • ● エッジに向かって微小な力が連続して加わり、無理なくソフトにシワを防止します。
  • ● エア抜きや歪み取りの効果があります。
  • ● 蛇行防止、安定走行を可能にします。
  • ● 導電性ゴムを使用することで静電気除去も同時に行うことができます。

外観・構造

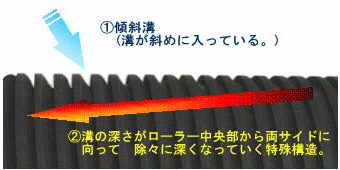

  • ① 溝は斜めに入った傾斜溝。
  • ② 傾斜溝がローラー中央を境に左右対称に展開(Wヘリカル)
  • ③ 傾斜溝の深さが、ローラー中央部から両サイドに向かって徐々に深くなっていく特殊構造。
  • ④ 触った感じは中央部が硬く、両サイドへと次第に柔らかくなるような錯覚を受ける。

標準仕様

製作 特殊溝加工は10㎜程度のゴム厚があれば、材質および構造問わず製作可能です。
抱き角度 抱き角度90~120°の範囲で最適な効果を発揮します。
設置 フリーのガイドローラーとして設置し、次のローラーを介して使用することにより、各工程にてシワの無い状態での作業を可能にします。
テンション 常に一定のテンションを掛けて頂かないと効果が低減する可能性があります。
ゴム材質 導電性、非導電性、耐熱グレード、低~高テンション用など、様々なご要望にお応えします。

設置例
